Kondenzator je jedna od najrasprostranjenijih pasivnih komponenata u elektrotehnici i elektronici. Kondenzator je ništa drugo nego dialektrik koji se nalazi između provodnika.

U zavisnoti od materijala od kojeg je napravljen dialektrik postoje različiti kondenzatori kao na primer: poliester, keramički, tantal, stirofleks i dr.

Najbitniji parametar kondenzatora je kapacitivnost. Jedinica kapacitivnosti je FARAD (F) ali kako je to veoma velika vrednost praktično se koriste manje vrednosti i to: pikofarad (pF), nanofarad (nF), mikrofarad (μF) a milifarad se piše u mikrofaradima. Na primer 2.2mF biće napisano kao 2200μF.

Pored kapacitivnosti bitni parametri su maksimalni napon koji kondenzator može da izdrži i njegova tolerancija

Označavanje kapacitivnosti može da bude pomoću boja i koda. U tabelama su date boje i kodovi sa vrednostima koje označavaju.

Dugmad na početku ove web strane će Vas svojim linkovima odvesti do dinamičkih web strana pomoću kojih možete da odredite vrednosti za kapacitet, napon i toleranciju.

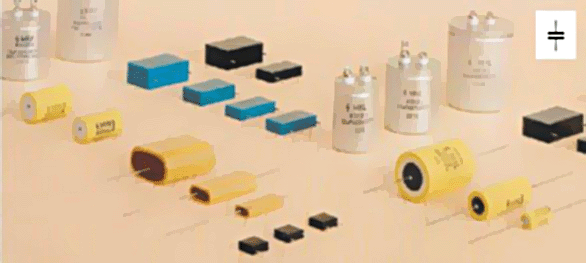

Izgled blok kondenzatora





Izgled keramičkih kondenzatora





Izgled elektrolitskih kondenzatora





Izgled poliester kondenzatora

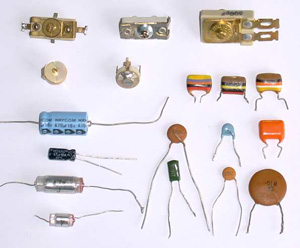

Razni kondenzatori







- Označavanje poliester kondenzatora pomoću boja

Boja

Cifra
A

Cifra
B

Multiplikator
D

Tolerancija
(T) > 10pf

Tolerancija
(T) < 10pf

Crna

0

0

x1

± 20%

± 2.0pF

Braon

1

1

x10

± 1%

± 0.1pF

Crvena

2

2

x100

± 2%

± 0.25pF

Narandžasta

3

3

x1,000

± 3%



Žuta

4

4

x10,000

± 4%



Zelena

5

5

x100,000

± 5%

± 0.5pF

Plava

6

6

x1,000,000





Ljubičasta

7

7







Siva

8

8

x0.01

+80%,-20%



Bela

9

9

x0.1

± 10%

± 1.0pF

Zlatna





x0.1

± 5%



Srebrna





x0.01

± 10%



Tabela za označavanje vrednosti poliester i disk keramičkih

kondenzatora pomoću boja



Boja

Napon

Tip J

Tip K

Tip L

Tip M

Tip N

Crna

4

100



10

10

Braon

6

200

100

1.6



Crvena

10

300

250

4

35

Narandžesta

15

400



40



Žuta

20

500

400

6.3

6

Zelena

25

600



16

15

Plava

35

700

630



20

Ljubičasta

50

800







Siva



900



25

25

Bela

3

1000



2.5

3

Zlatna



2000







Srebrna











Tabela za označavanje napona za poliester i disk keramičkih

kondenzatora pomoću boja



- Označavanje disk keramičkih kondenzatora pomoču boja



- Označavanje disk keramičkih kondenzatora pomoću koda







Za

B

C

D

F

G

J

K

M

Z

Tolerancija

C <10pF ±pF

0.1

0.25

0.5

1

2









C >10pF ±%





0.5

1

2

5

10

20

+80-20

Tabela za označavanje tolerancije disk keramičkih

kondenzatoru pomoću koda
